BG0861
BG0861是一款高性能的1.8 inch CMOS圖像傳感器。有效像素為1936(H) × 1216(V)，12um × 12um的像素具有高靈敏度和高動態范圍。
特點：
支持4/6對LVDS數據接口、支持1/2/4對MIPI接口、支持DVP接口、單幀和多幀的觸發曝光操作、最高120fps@line mode，60fps@HDR mode、ADC量化精度最高12bit
應用：
高端監控、科學研究、高端醫療、顯微分析、車載錄像、隧道檢測
所屬分類：
夜視芯片
產品參數
| 光學尺寸 | 1.8 inch | 暗電流@60?C | 100mV/s | |
| 有效像素陣列 | 1936(H) × 1216(V) | 信噪比 | 49.5dB | |
| 像素大小 | 12um × 12um | 動態范圍 | 非HDR | 72dB |
| 有效感光面積 | 23232um × 14592um | HDR | 102dB | |
| 最高幀率 | 120fps@line mode | 輸出接口 | LVDS 、DVP、MIPI | |
| 60fps@HDR mode | 供電 | Digital | 1.08V ~ 1.32V(typical 1.2V) | |
| 光濾陣列 | BW/RGB | IO | 1.8 ~ 3.3V | |
| CRA | 0° | Analog | 2.7V ~ 2.9V(typical 2.8V) | |
| 曝光方式 | Rolling Shutter | Pixel(VDDLDO) | 3.3V | |
| 靈敏度 | BW:320V/lux.s | 功耗 | 450mW@120fps | |
| RGB:145V/lux.s@G | 工作溫度范圍 | -40?C ~ 65 ?C | ||
| 封裝形式 | CLCC | |||

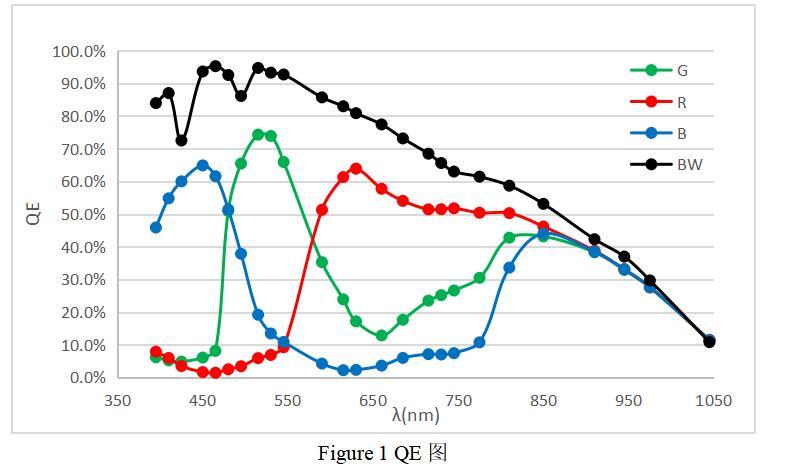

量子效率曲線圖
文檔下載
BG0861.pdf
