BG0661
BG0661是一款高性能的1 inch CMOS圖像傳感器。有效像素為805(H) x 607(V)，18um x 18um的像素具有高靈敏度和高動態范圍。
特點：
支持4\6對LVDS數據接口
支持DVP接口
單幀和多幀的觸發曝光操作
最高120fps @line mode，60幀@HDR mode
ADC量化精度最高14bit
應用：
高端監控、科學研究、高端醫療、顯微分析、車載錄像、隧道檢測
所屬分類：
夜視芯片
產品參數
| 光學尺寸 | 1 inch | 信噪比 | 53dB | |
| 有效像素陣列 | 805H x 607V | 動態范圍 | 非HDR | 76dB |
| 像素大小 | 18um x 18um | HDR | 110dB | |
| 有效感光面積 | 14490um x 10926um | 輸出接口 | LVDS、DVP | |
| 最高幀率 | 120fps@line mode 60fps@HDR mode |
供電 | Digital |
1.08V ~ 1.32V |
| 光濾陣列 | BW/RGB | IO |
1.8 ~ 2.8V |
|
| CRA | 0° | Analog |
2.7V ~ 2.9V(typical 2.8V) |
|
| 曝光方式 | Rolling Shutter | Pixel | 3.3V（VDDLDO） | |
| 靈敏度 | BW:480V/lux.s | 功耗 |
450mW@60fps |
|
| RGB: 250V/lux.s @G | 工作溫度范圍 | -40 ~ 65 ?C | ||
| 暗電流 | 40mV/s | 封裝形式 | BGA | |

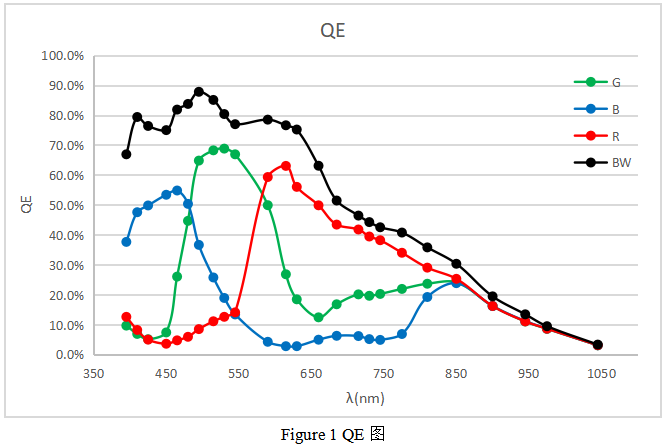

量子效率曲線
文檔下載
BG0661.pdf
