BG1062
BG1062是一款高性能的1 inch CMOS圖像傳感器。有效像素為1157(H) x 871(V)，13um x 13um的像素具有高靈敏度和高動態范圍。
特點：
支持4/6對LVDS數據接口
支持DVP接口
單幀和多幀的觸發曝光操作
最高120fps@line mode，60fps@HDR mode
ADC量化精度最高14bit
應用：
高端監控、工業視覺、科學研究、高端醫療、顯微分析、車載錄像、隧道檢測
所屬分類：
夜視芯片
產品參數
| 光學尺寸 | 1 inch | 動態范圍 | 非HDR | 72dB |
| 有效像素陣列 | 1157(H) x 871(V) | HDR | 104dB | |
| 像素大小 | 13um x 13um | 輸出接口 | LVDS/DVP | |
| 有效感光面積 | 15041um x 11323um | 供電 | Digital | 1.08V ~ 1.32V |
| 最高幀率 | 120fps@line mode 60fps@HDR mode |
IO | 1.8 ~ 2.8V | |
| 光濾陣列 | BW/RGB | |||
| CRA | 0° | Analog | 2.7V ~ 2.9V(typical 2.8V) | |
| 曝光方式 | Rolling shutter | Pixel | 3.3V（VDDLDO） | |
| 靈敏度(BW) | 380V/lux.s | 功耗 | 450mW@60fps | |
| 靈敏度 (RGB) | 160V/lux.s (@G通道) | 工作溫度范圍 | -40℃ ~ 65 ?C | |
| 暗電流 | 80mV/s | 封裝形式 | CLCC | |
| 信噪比 | 53dB | |||

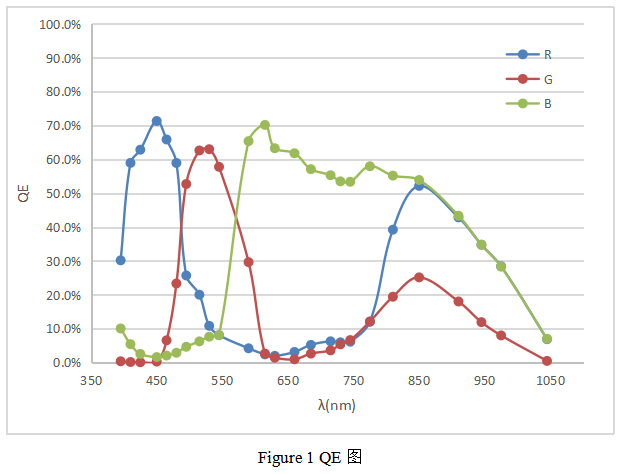

量子效率曲線
文檔下載
BG1062.pdf
