BGG061
BGG061為3/4 inch 6M分辨率全局曝光CMOS圖像傳感器，最高幀率為60fps，有效像素為2896(H) x 2176(V)。
特點：
高性能像素設計
高動態范圍，支持Analog gain HDR
量化精度可變8bit /10bit/12bit
支持2X2 Binning
支持Skip mode-sub sampling
支持外觸發模式
支持外觸發編碼曝光
支持最多8(H) x 8(V) ROI讀出
LED strobe
內置溫度傳感器
多芯片級聯
應用：
安防監控、工業相機、高速圖像采集
所屬分類：
夜視芯片
產品參數
| 光學尺寸 | 3/4 inch | 高動態范圍模式 | Analog gain HDR | |
| 有效像素陣列 | 2896(H) x 2176(V) | 讀出噪聲 | 1.4e- | |
| 像素大小 | 3.45um x 3.45um | 動態范圍 | 75dB | |
| 像素特點 | 低噪聲Global shutter像素 | 量化精度 | 12bit/10bit/8bit | |
| 有效感光面積 | 9.991mm x 7.507mm | 輸出接口 | 8/6/4/2 lane LVDS | |
| 靈敏度 | 6.5V/lux.s@BW | 8/4/2 lane MIPI | ||
| 2.85V/lux.s@G通道 | 12bit/10bit/8bit數據格式 | |||
| SNR(max) | 39.1dB | 工作溫度 | -30℃ ~ 85℃① | |
| 暗電流 | PD: 14.4mV/s@60℃ | 供電 | Digital | 1.5V ± 0.1V |
| SN: 2.1mV/s@60℃ | IO | 1.7V ~ 3.3V | ||
| 寄生光感(PLS) | 6000 | Analog | 3.3 V ± 0.1V | |
| 最高幀率 | 60fps@full frame 12bit | 控制接口 | IIC | |
| 130fps@1080P 12bit | 封裝形式 | CLGA | ||
| 光濾陣列 | Bayer RGB/BW | 封裝尺寸 | 小于21mm x 18mm | |
| CRA | 9°MAX | ESD等級 | HBM: 2000V | |
| 曝光方式 | Global shutter | |||
| ①此處溫度為結溫范圍，非環境溫度 | ||||

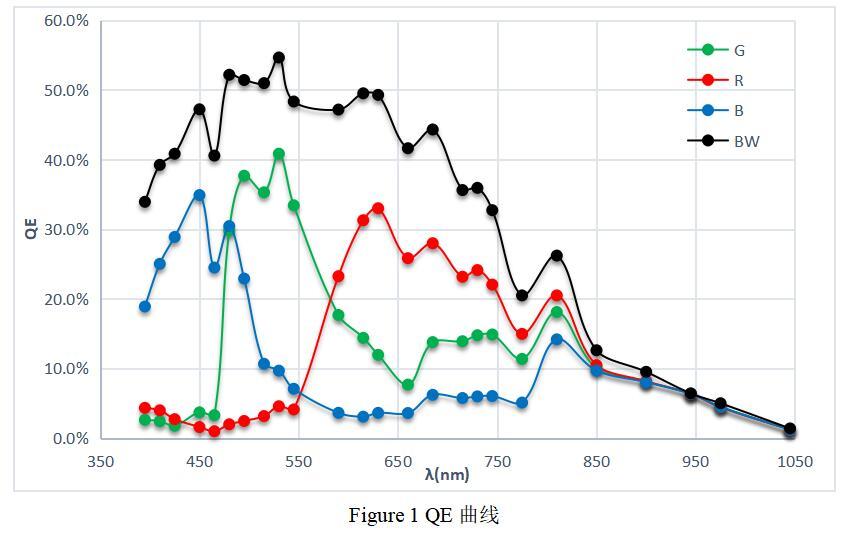

量子效率曲線
文檔下載
BGG061.pdf
