BG1042
BG1042是一款高性能的2/3 inch CMOS圖像傳感器。有效像素為1029(H) x 773(V)，像素大小為8.4um x 8.4um，具有高靈敏度和高動態范圍。
特點：
支持1/2/4/6對LVDS數據接口
支持DVP接口
支持全局曝光
單幀和多幀的觸發曝光操作
最高240fps@line mode，120fps@HDR mode
ADC量化精度最高14bit
應用：
高端監控、工業視覺、科學研究、高端醫療、顯微分析、車載錄像、隧道檢測
所屬分類：
夜視芯片
產品參數
| 光學尺寸 | 2/3 inch | 動態范圍 | 非HDR | 72dB |
| 有效像素陣列 | 1029(H) x 773(V) | HDR | 91.5dB | |
| 像素大小 | 8.4um x 8.4um | 輸出接口 | LVDS/DVP | |
| 有效感光面積 | 8643.6um x 6493.2um | 供電 | Digital | 0.9V ~ 1.32V(typical 1.2V) |
| 最高幀率 | 240fps@line mode | IO | 1.8V ~ 3.3V | |
| 光濾陣列 | BW | |||
| CRA | 0° | Analog | 2.4V ~ 2.9V(typical 2.8V) | |
| 曝光方式 | Rolling/Global shutter | Pixel | 3.3V | |
| 靈敏度 | 230V/lux.s@BW | Non-HDR功耗 | 62mW@25fps | |
| 暗電流 | 50mV/s@60?C | 83mW@60fps | ||
| 信噪比 | 43.8dB | 187mW@120fps | ||
| 滿井容量 | 22Ke- | 工作溫度范圍 | -40℃ ~ 65 ?C | |
| 讀出噪聲 | 0.6e- | 封裝形式 | CBGA | |

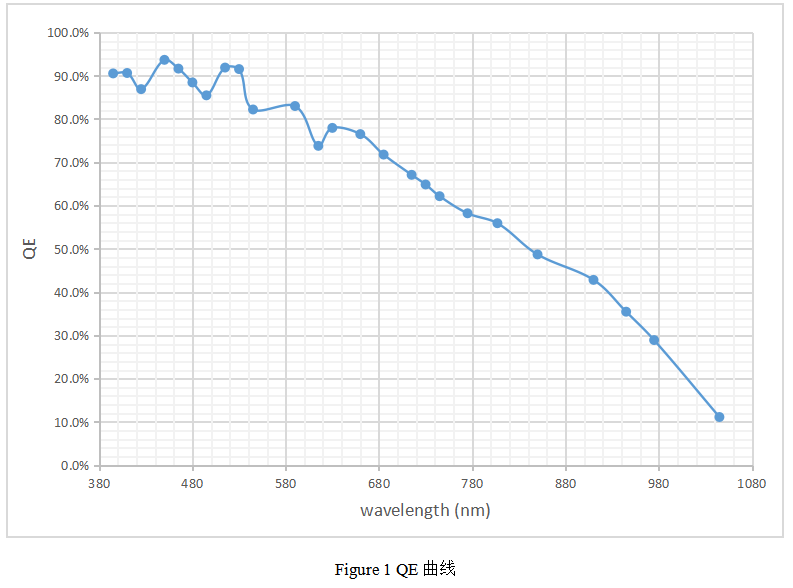

量子效率曲線
文檔下載
BG1042.pdf
